鐓頭器
將鐓頭器與油泵聯接，啟動油泵工作，鋼筋放入鐓頭機內，操作油泵，油液進入缸內，推動活塞，使夾緊夾片將鋼絲夾緊。當達到一定壓力后，順序閥中單向閥打開，油液進入夾緊活塞的內腔，推動鐓頭活塞對鋼絲進行鐓頭；到達額定壓力時卸荷。夾片夾緊鋼筋，完成鋼筋鐓頭，在回程彈簧的作用下各零件自動復位，完成鐓頭工作。

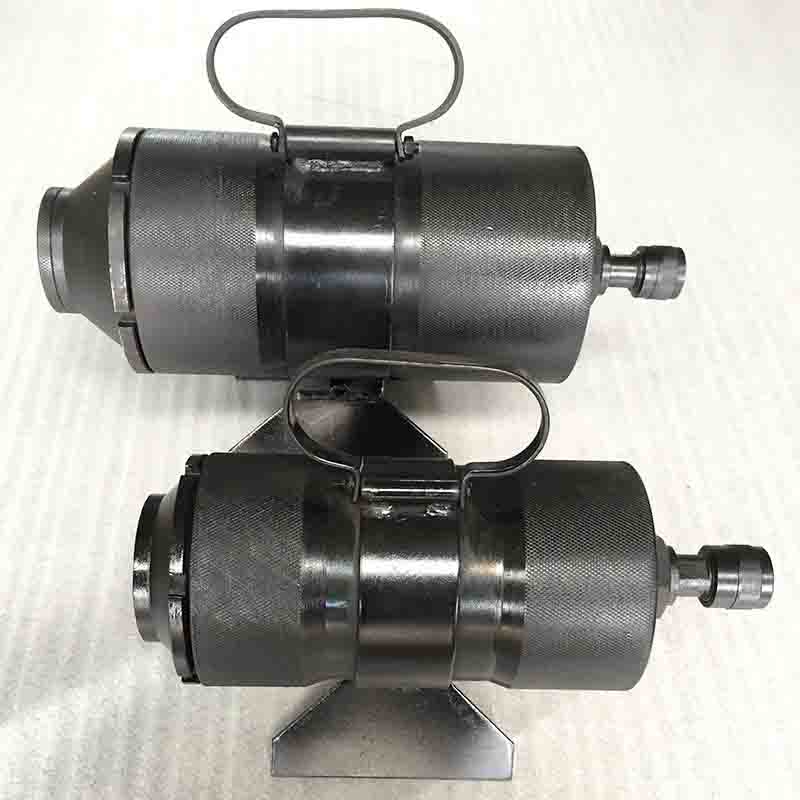

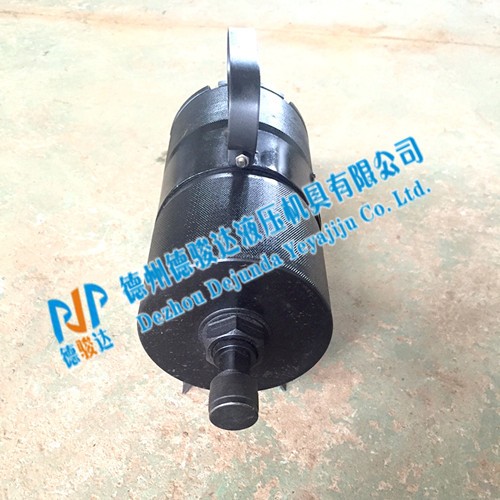

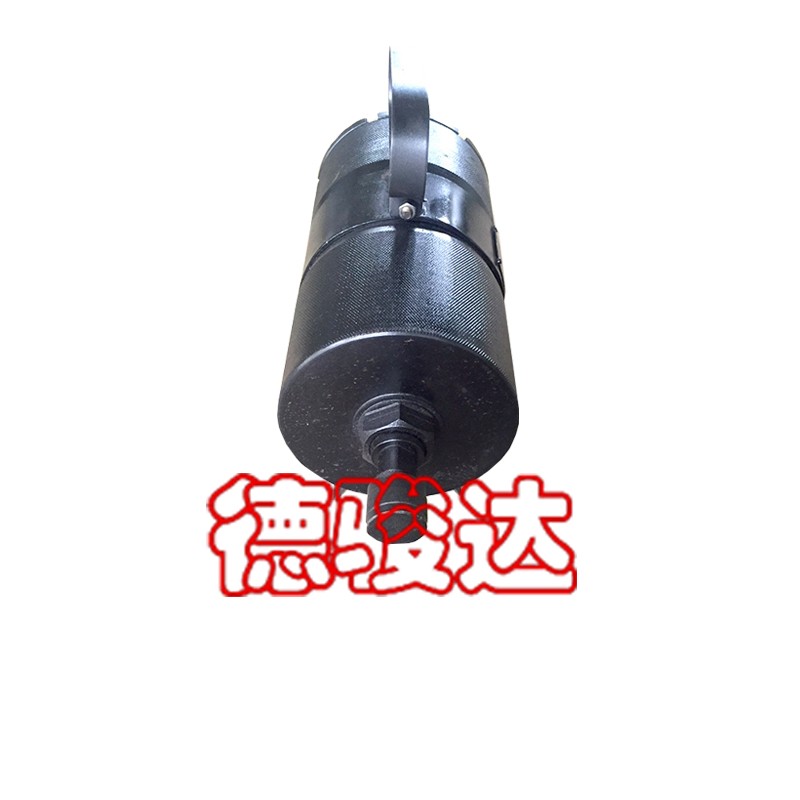

JD 系列液壓冷鐓器
1 產品介紹
JD系列鐓頭器是一種預應力工程專用設備，在預應力張拉中配合鐓頭錨使用，是對預應力鋼絲進行墩頭的設備，工作時與高壓電動油泵配套使用，可用于各種后張拉預應力施工中高強鋼絲束的鐓頭工作，產品廣泛應用于橋梁、鐵路建設、工業和民用建筑及其它大型特種結構等方面的工程。
機械構造：鐓頭器主要由外殼、內外兩個油缸、內外兩個活塞、錨環、夾片、墩頭模、順序閥等零部件組成。
型號 | 鐓鋼筋直徑 | 公稱油壓 MPa | 最大鐓頭力 KN | 自重 kg | 外形尺寸 mm |
GD98 | 5 | 39.2 | 88.2 | 10 | Φ9 8×279 |
GD200 | 7 | 49 | 200 | 25 | 31 3×130×195 |
GD441 | 121V 級鋼筋 | 40 | 441 | 30 | 34 2×150×210 |
2設計特點
產品鐓頭速度快、體積小、重量輕、結構合理、操作簡單、質量穩定可靠、設計合理、應用廣泛、維修方便。
3 工作原理
將鐓頭器與油泵聯接，啟動油泵工作，鋼筋放入鐓頭機內，操作油泵，油液進入缸內，推動活塞，使夾緊夾片將鋼絲夾緊。當達到一定壓力后，順序閥中單向閥打開，油液進入夾緊活塞的內腔，推動鐓頭活塞對鋼絲進行鐓頭；到達額定壓力時卸荷。夾片夾緊鋼筋，完成鋼筋鐓頭，在回程彈簧的作用下各零件自動復位，完成鐓頭工作。
4 技術性能
液壓鐓頭機 | 參數 | 型號 | ||
JD-10型 | JD-20型 | JD-30型 | ||
鐓頭對象 | ￠4mm、￠5mm、￠6mm預應力鋼絲 | Φ7mm、Φ8mm預應力鋼絲 | Φ9mm預應力鋼絲 | |
額定液壓 | 40mpa | 43mpa | 48mpa | |
最大墩頭力 | 88.2KN | 165KN | 300KN | |
墩頭活塞行程 | 6mm | 7.5mm | 12mm | |
夾緊活塞行程 | 12mm | 20mm | 20mm | |
墩頭器外形尺寸 | Φ98x279x199 | Φ120x319x249 | Φ160x332x258 | |
質量 | 10Kg | 15Kg | 30Kg | |
5 注意事項
1、下料后鋼筋端面應與母材垂直，以免鐓頭歪斜與尺寸不足。
2、鐓頭時鋼筋居中送入鐓頭器，以免鐓頭夾緊夾片損壞。
3、鐓頭時，鋼筋送入至鐓頭模底部，以防鐓頭過小、偏余與裂縫。
4、鐓頭油壓，一般不易超過45MPa，可根據鋼筋強度級別經實驗后確定。既保證鐓頭質量，又不使油壓過高。
5、由于該機具體積小、升壓快，應將油泵壓力安全閥調整到所需壓力，以免突然升壓損壞機件。
6、鐓頭尺寸偏小，允許二次鐓頭。
7、鐓頭器各零件保持清潔，定時拆洗。重裝時，注意夾片與錨環錐形接觸面涂上石蠟，或其他油質。
