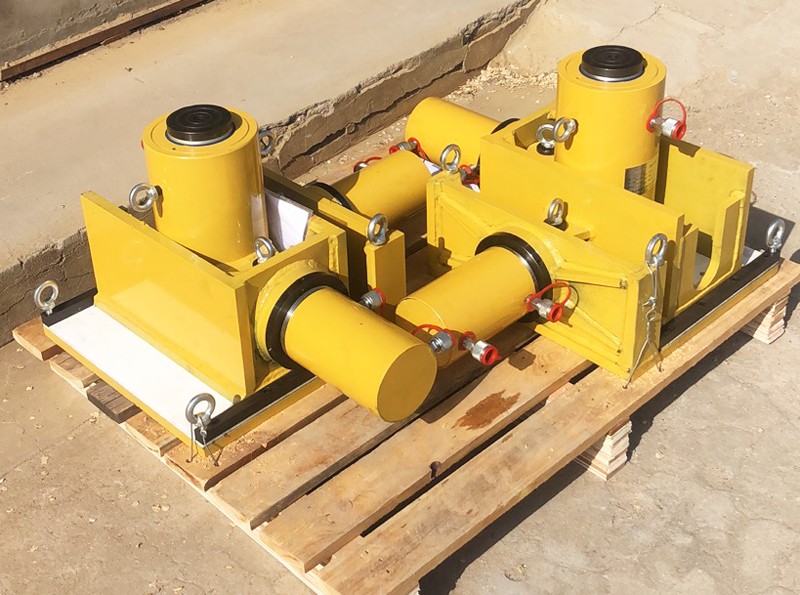

液壓千斤頂的工作原理圖，大油缸和大活塞組成舉升液壓缸杠桿手柄、小油缸、小活塞、單向閥和組成手動液壓泵。如提起手柄使小活塞向上移動,小活塞下端油腔容積,形成局部真空,這時單向閥打開,通過吸油管從油箱中吸油;用力壓下手柄,小活塞下移，小活塞下腔壓力升高，向閥關閉,單閥打開，下腔的油液經管道輸入舉升油缸的下腔,迫使大活塞向.上移動，頂起重物。再次提起手柄吸油時，單向閥自動關閉, 使油液不能倒流,從而保證了重物不會自行下落不斷地往復扳動手柄,就能不斷地把油液壓入舉升缸下腔,使重物逐漸地升起。如果打開截止閥 , 舉升缸下腔的油液通過管道、截止閥流回油箱,重物就向下移動.這就是液壓千斤頂的工作原理。

通過對上面液壓千斤頂I作過程的分析,可以初步了解到液壓傳動的基本工作原理。液壓傳動是利用有壓勵的油液作為傳遞動力的工作介質。壓下杠桿時,小油缸輸出壓力油，是將機械能轉換成油液的壓力能,勵油經過管道及單向閥 ,推動大活塞舉起重物，是將油液的壓力能又轉換成機械能.大活塞舉升的速度取決于單位時間內流入大油缸中油容積的多少。由此可現,液壓傳動是-個不同的轉換過程。
